封装来源
准备软件
- AD20 目标工具
- AD18 打开立创 EDA 导出的封装并保存为适用于 AD20 的格式
开始
搜索元器件并导出封装
工具：
开始：
-
以搜索“DRV8301”为例
打开立创商城，搜索“DRV8301”，结果如下：
-
接着点开“数据手册”中的“立即使用”
这时会用“立创 EDA”打开原理图和 PCB 文件：
-
登录账号后，在“文件夹”图标上可以找到导出
分别导出原理图和 PCB，导出 PCB 会有生成 Gerber 的提示，选择否即可；
完成后改名如下：
将原理图转换为最新格式
工具：AD18
-
拖入 DRV8301DCAR.schdoc 到 AD18
-
按下
ctrl + s，保存为 5.0 的格式，会覆盖到原文件
[非必要项] 你可以拖动打开然后保存 DRV8301DCAR.pcbdoc 为最新 6.0 格式；
[可选] 生成集成库
工具：AD20
方法一：
-
新建一个集成库
-
接着选择路径保存为
DRV8301DCAR.LibPkg
-
拖入我们的原理图和 PCB 文档，再次保存即可
拖入后会放到 Free Documents 中，需要再拖动到目标工程中
方法二：
-

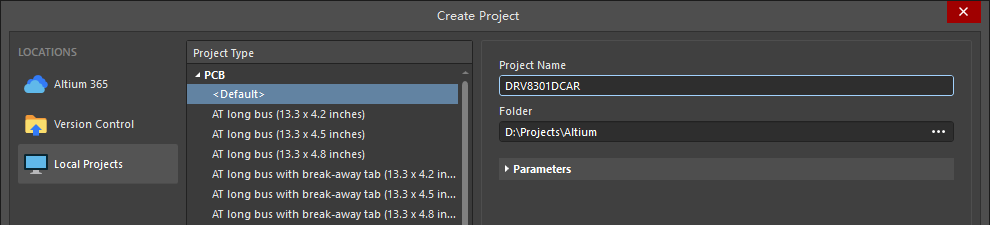

新建一个项目
“文件”–>“新建”–>“项目”
-
拖入我们的原理图和 PCB 文档，并保存
拖入后会放到 Free Documents 中，需要再拖动到目标工程中
-
生成一个集成库
“设计”–>“生成集成库”
这样当前文件夹下就会出现
${工程名}.IntLib的集成库；
