VS离线包制作以及搭建LVGL模拟器环境

准备工具

一些介绍

LVGL 是开源RTOS（实时操作系统）RT-Thread 上的一个 GUI 软件包，截至目前最新版为 v7.0.2。

官网：lvgl.io

GitHub：github.com/lvgl

CDT 开始

一、安装 Eclipse CDT（C/C++）

在官网下载页面安装启动下载工具（进去可选择安装支持C/C++的版本）

在如下界面选择“China - TUNA”源进行下载：
如果未安装 Java，打开安装器软件就会有如下提示

在此页面可跳转官网，接着下载和安装包含 Java 1.8.0 的 JDK；
配置 JDK 环境变量

需要建立 JAVA_HOME 变量，新增 Path 变量

注意 JDK 13 版本上 jre 和 jdk 已经合在同一安装目录下了，安装后这两个都有；

新建一个系统变量“JAVA_HOME”

在系统”Path“变量中新增一项，写入%JAVA_HOME%\bin

最后 CMD 验证 Java 是否安装成功：
接着继续用安装器软件进行安装

选择”Eclipse IDE for C/C++ Developers“

选择安装路径：

但是安装失败了，心累。。原因是国内网络下载太慢，故直接选国内源下载 CDT：点这里

最后，我解压放在了：D:\Program Files\eclipse\CDT

二、安装 MinGW

MinGW 提供 Windows 上的 gcc 工具；

在下载页面选择”MingW-W64-builds“进行下载：

按照如下设置安装：

选择安装路径：

安装完成后，将安装目录下的 bin 目录添加到系统 Path：

我添加如下地址：

D:\Program Files\mingw-w64\x86_64-8.1.0-posix-seh-rt_v6-rev0\mingw64\bin

验证是否安装成功：

CMD 中输入 gcc -v 显示版本号说明安装成功；

三、安装 SDL2

SDL 2是一个在PC上模拟 TFT 屏和触摸板的库。

点这里下载开发库：

复制 x86_64-w64-mingw32\include 中 SDL2 文件夹到 x86_64-8.1.0-posix-seh-rt_v6-rev0\mingw64\include
复制 x86_64-w64-mingw32\lib 中所有文件到 x86_64-8.1.0-posix-seh-rt_v6-rev0\mingw64\lib
[这步在后面操作] 复制 x86_64-w64-mingw32\bin\SDL2.dll 到 {eclipse_worksapce}/pc_simulator/Debug/，放在工程调试目录下，也就是默认的 Eclipse CDT 工程生成目标 exe 的目录；

四、下载 eclipse 环境的 PC 模拟运行源码

官方 Github 地址

从 Github 下载工程

这步真的太痛苦了，特别是内部的三个子模块（submodule）总是下载不了，最后是使用 https://notebooks.azure.com/ 进行中转下载的；
```
1
git clone --recursive https://github.com/lvgl/lv_sim_eclipse_sdl.git
```
我的工程路径（注意更名）：D:\Projects\lvgl\pc_simulator

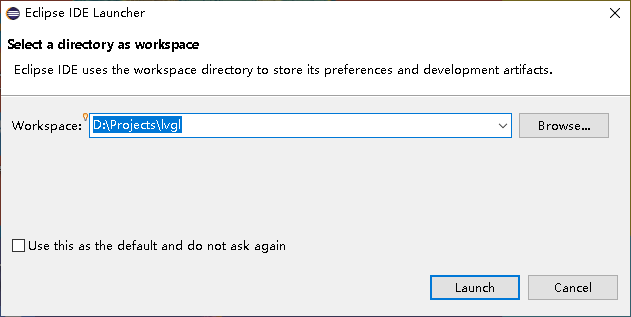

启动 Eclipse CDT，选择 Workspace

我选择的路径是 D:\Projects\lvgl
复制 SDL2.dll 文件到 Eclipse CDT 的工作目录的子目录下

编译后默认会在 Debug 目录下生成 exe 文件，所以放在这个目录下；

复制 x86_64-w64-mingw32\bin\SDL2.dll 到 {eclipse_worksapce}/pc_simulator/Debug/
导入工程

”File“ -> ”Import“ -> ”General“ -> ”Existing Projects into Workspace“ -> ”在 root directory 选择中拾取 pc_simulator 文件夹“，进行导入；

成功导入的界面如下：

注意，此时还不能点锤子图标编译工程；
配置工程

”project“ -> ”properties“ -> ”C/C++ Build“ -> ”Settings“ -> ”Libraries -> Add“ 进行操作，在 SDLmain 和 SDL 之前添加一项 mingw32，注意顺序；

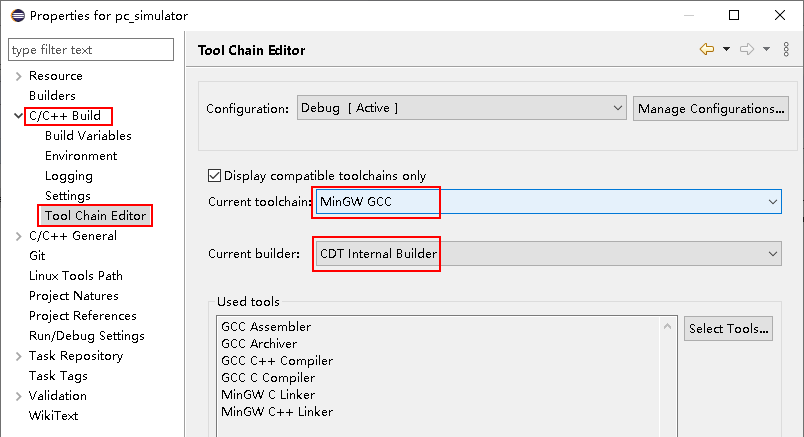

”project“ -> ”properties“ -> ”C/C++ Build“ -> ”Tool Chain Editor“ -> ”Current toolchain“ 修改为 MinGW GCC；
编译工程

如果是其他错误，说明工程有问题，请重新下载~

点击“锤子”图标编译工程，会发现找不到“SDL2.h”头文件：

解决方法：

添加一个头文件路径：${MINGW_HOME}/include
运行工程

编译完成后，点击“三角”按钮运行工程，会报如下错误：

需要在工程启动配置中选择生成的 exe 文件：

成功运行如下：

VS2019/VS2022 开始

VS2019/VS2022 离线包的制作

官方的离线安装说明–>点击打开

1.下载 vs引导程序，选择你所需的版本下载，我选择了社区版 vs_Community.exe

2.设置命令参数（命令参数说明），启动vs2019引导程序下载

命令如下：

<vs引导程序exe> --layout <离线安装包下载的路径> --add <功能模块> --lang <语言>

–layout：指定用于创建脱机安装缓存的目录，也就离线安装包下载的路径，必须是绝对路径；

–add：要添加的一个或多个工作负载或组件 ID。指定多个工作负载和组件时，在每个负载前都使用 --add 命令行开关；

示例：

安装 C++ 的桌面开发（包含 MSVC 编译器）：

.\vs_community.exe --layout D:\VS2022 --add Microsoft.VisualStudio.Workload.NativeDesktop --includeRecommended --lang zh-CN

安装 C++ 的 Linux 开发（WSL2 需要用到这个组件），建议和 C++ 桌面开发同时制作离线包：

.\vs_community.exe --layout D:\VS2022 --add Microsoft.VisualStudio.Workload.NativeCrossPlat --includeRecommended --lang zh-CN

还可用 Free ISO Creator 工具将目标文件夹制作为 ISO 镜像，方便使用；

PC 模拟运行源码

该章节使用 VS2019。如果你是 VS2022 请看个大概，应该也是大同小异；

下载仿真源码 LVGL 在 VS2017 下的仿真源码
使用 VS2019 打开项目（2017），提示升级，按默认升级工程

运行效果如图：

LVGL 移植方法

参见官方博客

参见 Github README

一、下载 lvgl 库

下载地址： github.com/lvgl/lvgl

国内码云： gitee.com/mirrors/lvgl

下载好的根目录 lvgl 是我们的库目录；

二、将库复制到项目

从库中复制 lvgl/lv_conf_template.h 文件放到库根目录的同级目录并重命名为 lv_conf.h；

三、修改配置文件

首先启用配置文件 lv_conf.h，把该文件顶部的 if 0 改为 if 1；

修改 lv_conf.h 文件，至少修改这三个地方：

LV_HOR_RES_MAX 显示横向像素
LV_VER_RES_MAX 显示纵向像素
LV_COLOR_DEPTH 显示色彩深度（可选 1、8、16、32）

单色屏的配置可参考这篇官方博客，参考上面的宏定义更改即可；

四、创建我的应用程序

在我的应用程序中引用 lvgl/lvgl.h 头文件；

#include "lvgl/lvgl.h"

初始化 LVGL

/*Initialize LVGL*/
lv_init();

创建和注册显示缓冲区

static lv_disp_buf_t disp_buf;
static lv_color_t buf[LV_HOR_RES_MAX * 10];
lv_disp_buf_init(&disp_buf, buf, NULL, LV_HOR_RES_MAX * 10);

创建和注册显示驱动

monitor_init(); //显示设备的初始化（配置、清屏等）

lv_disp_drv_t disp_drv;
lv_disp_drv_init(&disp_drv);
disp_drv.flush_cb = my_disp_flush;
disp_drv.buffer = &disp_buf;
lv_disp_drv_register(&disp_drv);

其中 my_disp_flush 是显示函数，需要实现中间的打点函数 my_set_pixel(x, y, *color_p)；

color_p 指针指向的是显示缓冲区，每打一个点需要右移色深的位数；可能你还需要在这片区域全部打点完成后，调用一次你的屏幕刷新函数 my_monitor_flush（或者在 lvgl 配置中用宏指定你的刷新函数，这样只用在函数尾部保留 lv_disp_flush_ready 即可）；

void my_disp_flush(lv_disp_t * disp, const lv_area_t * area, lv_color_t * color_p){
    int32_t x, y;
    for(y = area->y1; y <= area->y2; y++) {
        for(x = area->x1; x <= area->x2; x++) {
            my_set_pixel(x, y, *color_p);
            color_p++;
        }
    }
    //my_monitor_flush(); //在这里刷新一次，或者宏定义中指定刷新函数
    lv_disp_flush_ready(disp);
}

创建显示

如下是创建了一个 “Hello world” 文本标签，并放在中心；

/*Create a "Hello world!" label*/
lv_obj_t * label = lv_label_create(lv_scr_act(), NULL);
lv_label_set_text(label, "Hello world!");
lv_obj_align(label, NULL, LV_ALIGN_CENTER, 0, 0);

5ms 执行一次

while (1) {
	lv_task_handler();
	usleep(5 * 1000);
	lv_tick_inc(5);
}

五、打印测试

单色屏将驱动改为如下，把 color_p 指向的内容全部打印出来：

void my_disp_flush(struct _disp_drv_t *disp_drv, const lv_area_t *area, lv_color_t *color_p)
{
    int32_t x, y;
    for(y = area->y1; y <= area->y2; y++) {
        for(x = area->x1; x <= area->x2; x++) {
            printf("%d", *color_p);
            color_p++;
        }
        printf("\n");
    }
    lv_disp_flush_ready(disp_drv);
}

结果：

你也可以尝试打印下坐标，看看 my_disp_flush 执行了几次，写入了哪些地方；

在 Windows Eclipse C/C++ 以及 VS2019 下搭建模拟器环境
